XK7120數控銑床
產品描述
XK7120數控銑床是我公司推出的一種三軸控制、經濟型數控銑床，在設計中注重剛性、精度及精度保持性、易操作性和維修性這幾個用戶最為關心的問題。本機床結構合理，機電一體化設計，整體美觀，操作、維修方便，加工性能廣泛。適用于有色金屬、黑色金屬及非金屬材料的加工。
XK7120數控銑床，可以完成鉆削、銑削、鏜孔、擴孔、鉸孔的自動工作循環，定位和重復定位精度高，可靠性好，適合于模具及批量零件生產等行業作單件、小批量或批量生產。
產品優勢
1、 底座、立柱、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性，為機床性能的穩定性提供了保障。
2、采用高速、高精度、高剛性主軸，承載能力強，最高轉速可達4200rpm；
3、工作臺X 向，Y、Z向?qū)к壘鶠榛瑒?dòng)導軌，并經超音頻淬火及精密磨削?；瑒?dòng)導軌面精密刮研，并貼覆復合PTFE材料，配合自動強制潤滑，減小進給運動的磨擦阻力，減小低速爬行，提高機床精度壽命。
4、 X、Y、Z三方向進給均采用高精度、高強度滾珠絲杠，伺服電機驅動，確保機床的定位精度。
5、 導軌、滾珠絲杠采用防護裝置，保證絲杠和導軌的清潔，確保機床傳動及運行精度。
6、 Z向?yàn)榧哟蟊чl伺服電機，保證主軸升降運動平穩、順暢。
7、 電動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
8、 機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作箱可旋轉一定角度，操作方便、可靠。
技術參數
參 數 | XK7120 |
工作臺尺寸（長*寬） | 860x240mm |
T型槽（槽數--寬度） | 3-15.875 mm |
工作臺最大承重 | 100kg |
X、Y、Z軸行程 | 400、250、390mm |
主軸端面至工作臺距離 | 440mm |
主軸中心至立柱導軌面距離 | 330mm |
X、Y、Z軸快速移動速度 | 3、3、3 m/min |
主軸轉速 | 50-4200 r/min |
主軸孔錐度 | MT3 |
主電機功率 | 1.1KW |
定位精度 | ±0.015mm |
| 重復定位精度 | ±0.01mm |
整機重量 | 750Kg |
外形尺寸（長´寬´高） | 1750*1200*1680mm |

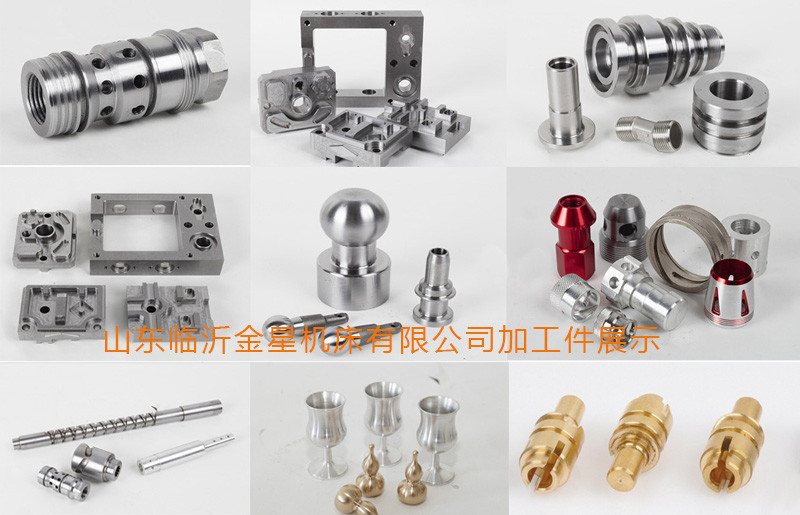

典型工件
專機定制
山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
歡迎來電咨詢，售前工程師將竭誠為您服務。

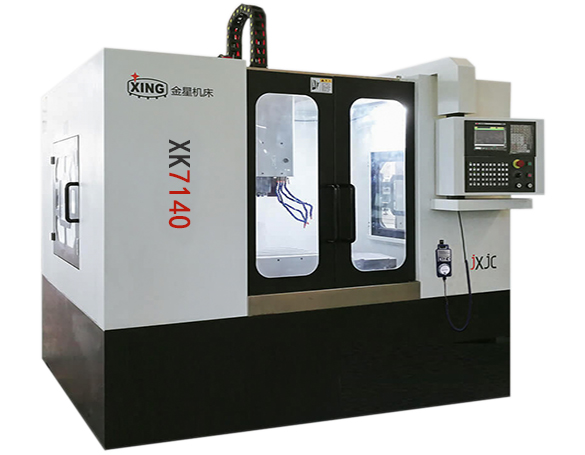

相關機床
